Il y a quelques années, j’avais publié un texte sur la construction d’une dalle extérieure en béton à mon havre forestier. Cet immense trottoir sert aujourd’hui à entreposer mes nombreuses embarcations pour la pêche et le canot.
En fait, cette dalle est devenue depuis un plancher intérieur puisque je l’ai fermé avec des panneaux de bois. Voici quelques photos qui vous permettront de tout savoir sur les différentes étapes de la technique employée. Deux ans plus tard, malgré les intempéries et le gel/dégel féroce du nord du Québec, cette immense plateforme extérieure coulée dans le béton armé, ne montre aucune fissure, ni affaissement.
[box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]Étape 1. La planification
La partie la plus importante est sans doute la préparation du coffrage. Quelles sont les dimensions désirées? Et la profondeur du coffrage? Ai-je suffisamment de bois? Est-ce que mon bois est suffisamment solide? Quel est mon budget? Le calcul du dénivelé est aussi très important pour s’assurer de l’écoulement de l’eau de pluie.
La grandeur de la dalle est de 28 pieds x 8 pieds (8,6 m x 2,5 m). De plus, elle est située sous une mezzanine, d’où l’obligation de couler les poutres de soutènement dans le ciment. La structure est appuyée sur des fondations et une charpente déjà existantes.
Détail de taille: il faut trouver un endroit où vous disposerez des 225 pieds³ (21 m³) de roche, de terre et de sable.
[/box] [box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]Étape 2. La préparation du coffrage
Il est suggéré de creuser le sol d’au moins 18 pouces (45 cm) pour s’assurer que votre structure résistera aux affres du temps. Dans mon cas, j’ai eu à négocier avec un sol rocheux, ce qui m’a passablement compliqué la tâche.
L’armature du béton armé est faite d’une structure d’acier, solidement reliée les uns aux autres, par du fil d’acier de qualité. J’ai attaché les tiges d’acier à un intervalle de 12 pouces (30 cm). J’aurais aussi pu utiliser un grillage d’acier préfabriqué, un peu plus coûteux, mais plus rapide. J’ai suspendu le grillage à environ 8 pouces (22 cm) du sol avec des cailloux.
La veille du jour J, du ciment fait maison a été préalablement coulé aux 4 coins et au centre de la future dalle, pour y fixer des anneaux permettant d’attacher mes embarcations.
[/box] [box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]Étape 3. Silence, on coule!
Vous avez solidifié votre coffrage avec des piquets plantés profondément. Vous avez remblayé votre coffrage pour éviter que ce dernier n’ouvre. Je me suis servi des colonnes de ma galerie comme points d’ancrage pour mon coffrage.

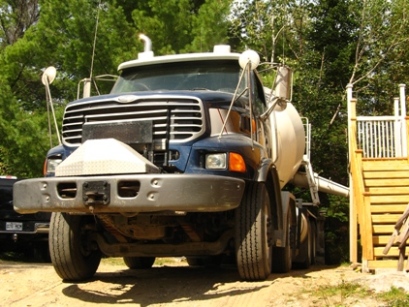

Alors voici venir la bétonnière. Assurez-vous d’avoir suffisamment de main d’œuvre et de brouettes pour le transport du béton. Ne comptez pas sur le conducteur de la bétonnière qui n’est là que pour faire couler sa précieuse mixture.
Pour faciliter le transport du béton, j’ai placé de larges panneaux de bois, posés directement sur l’armature d’acier. Assurez-vous que tous ces panneaux soient solidement visés les uns aux autres, et qu’il est facile de les détacher à mesure que s’avance le béton.
[/box] [box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]Étape 4. Et les dégâts…
Comme on peut le voir sur cette photo, dans notre empressement à vider nos brouettes, et souvent à trop les remplir, il nous est arrivé d’échapper notre lourde cargaison, avant d’arriver à bon port. Il faut éviter d’utiliser des brouettes à une seule roue et de privilégier le modèle à roues doubles, plus stable. Remarquez les protège-genoux qui sont très utiles si vous avez à vous accroupir.
Pour éviter les intenses brûlures causées par le béton, assurez-vous de porter de bonnes bottes de caoutchouc, des gants épais, des pantalons de coton, des manches longues et des lunettes protectrices.
Prenez soin de garder de l’eau courante à proximité, en cas d’urgence, pour laver la peau qui aurait touché au ciment (constitué de mortier, sable et et d’un liant chimique très caustique).
[/box] [box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]Étape 5. Flattons notre orgueil
Sûrement la partie la plus difficile et épuisante de l’œuvre.
Il faut s’assurer de bien lisser notre béton pour faire disparaître toutes les imperfections à la surface, surtout les gravillons et granulats de pierres concassées. Il faut en même temps s’assurer de respecter la pente d’écoulement que nous avions fixé à l’origine de nos plans.
Pour cette étape, il vous faut encore plusieurs personnes pour vous aider à cette tâche ingrate. Vous devez les équiper d’une truelle en acier assez large, pour qu’ils effectuent un travail rapide et de qualité.
Il ne faut pas tarder parce que votre béton durcira rapidement et que vos erreurs seront visibles, et pour longtemps.
Attachez bien vos bottes parce qu’il est fréquent de les perdre en se déplaçant dans le ciment. Et ce n’est pas le temps de déposer le pied nu dans ce liquide caustique et toxique.
Après le départ du camion-malaxeur, conservez un peu de béton en surplus dans des seaux de plastique, en cas de pénurie de matière première pendant le lissage. Vous vous empressez de rincer vos récipients pour ne pas les perdre avec du béton séché.
[/box] [box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]
Étape 6. La finition
Si votre dalle est coulée en plein soleil, il est important de bien l’arroser et même d’y placer de la jute humide, pour éviter que le ciment ne se fendille.
Vous avez remarqué les boîtes de conserve installées dans le béton, ils servent à protéger les anneaux d’ancrage, pour ne pas qu’elles soient ensevelies dans le béton.
Dans quelques jours, il ne vous restera qu’à démouler votre gâteau, en enlevant les piquets et le coffrage. Probablement la partie la plus facile et gratifiante.
Assurez-vous de bien laver tout votre outillage, brouettes, planches et bottes avant que le béton ne sèche.
Après il sera trop tard.
[/box] [box title= » » border_width= »1″ border_color= »#000000″ border_style= »solid » align= »left »]Étape 7. Le bilan
Après des jours de travail et des heures d’intense besogne vous voilà devant votre chef-d’œuvre. Si vous n’avez pas lésiné sur la qualité du béton et du matériel, votre plancher durera plusieurs décennies.
Voici quelques statistiques, pour les fanatiques :
- Une plateforme de 225 pieds² (21 m²)
- Mesurant 28 pieds x 8 pieds (8,6 m x 2,5 m).
- Plus de 522 pieds d’armature d’acier (160 m)
- La structure d’acier pesait 250 lb (112 kg)
- 261 joints de broche, fait avec des pinces
- 200 pieds³ de béton (5,5 mètres³) ou l’équivalent de 400 sacs de ciment de 70 lb (32 kg).
- Deux semaines de travail, en fait de vacances.
- Le coût des matériaux : environ 1 000 $ (800 $ de béton et 200 $ d’acier)
- 150 $ de physiothérapie (pour mon dos)
- 2 caisses de 24 bières et un BBQ pour les copains
Et la plus belle dalle du canton!
[/box]
Est-il vraiment nécessaire d’avoir une dalle de 18 pouces d’épais ? Je crois que 12 pouces auraient suffi… Avec l’armature en barres et en treillis que vous décrivez.
Oui effectivement le code du bâtiment du Québec exige 30 cm (12 pouces) pour une dalle de béton de surface. Mais parce qu’elle ne sera pas protégée par la neige l’hiver et qu’en plus elle est couché sur du galet (sans lit de gravier), j’ai préféré la mettre un peu plus épaisse. Cette dalle sera alors flottante, étant susceptible de se faire soulever par le gel l’hiver. Mais effectivement, un plancher de béton (comme celui d’un garage), avec un bon lit de drainage, résistera très bien avec une épaisseur de 12 pouces.
C’est drôle de voir des préparations de coffrage comme celles-ci que je qualifirais de »monsieur tout le monde ». Désolé mais quand je vois et je lis des choses comme ça…..
Tout d’abord votre préparation de terrain n’est pas faite dans les règles de l’art.
On ne fait pas un lit de drainage en dessous d’une fondation, cela aurait pour effet d’attirer l’eau et de favoriser le soulevage par le gel. Si vous aviez lissé votre béton au fur et à mesure vous auriez peut-être sauvé votre mal de dos. Une bonne préparation avec du 0-3/4 » compacté par couche de 4 à 6 pouces selon la plaque utilisée, un styrofoam 2 pouces sous le plancher et une pente pour éloigner l’eau de la fondation. Vous avez inclus dans le béton vos poteaux de soutien, si votre dalle bouge, que pensez-vous qui va arriver? Je pense que je vais me garder une petite gêne pour le reste…
M. Giguère, merci pour votre commentaire.
Tout d’abord, je dois mentionner que mon coffrage n’a pas été fait sur du sol meuble, mais sur un immense rocher (appeler ici galet). En fait, les fondations de ma maison aussi sont déposées sur le roc. Il n’y a aucune infiltration d’eau puisque cette plateforme est située sous une mezzanine protégée de l’eau ou de la neige. Cette plateforme est maintenant fermé et à l’abri des éléments. Je n’ai pas eu à étendre du gravier ou encore moins un panneau de styromousse puisque le ciment a été coulé directement sur ce roc. J’ai mis au fond du coffrage des cailloux de différente grandeur pour limiter la quantité de ciment à couler. Et celle dalle n’a pas fissurée depuis 3 ans et ne bougera jamais, pour toutes ces raisons.
J’aurai bien aimé lissé mon béton au fur et à mesure, mais nous étions seulement 2 personnes pour transporter le béton. La prochaine fois, je m’arrangerai pour trouver 2 autres personnes qui s’occuperont uniquement de lisser le béton (et eux auront mal au dos).
Merci pour votre petite gêne, c’est tout à votre honneur.
